Современные методы передачи океанологической информации на суда

С развитием электронных картографических навигационно-информационных систем (ЭКНИС) и их повсеместным внедрением на промысловых судах, открываются новые возможности по приему и обработке океанологической информации. Исходя из этого, наряду с традиционными форматами передачи данных, в АтлантНИРО внедрена и успешно используется система отправки на суда океанологической информации в специализированном формате GRIB (Gridded Binary).

Данный формат обладает высокой степенью компрессии данных, объем файла до 90% меньше по сравнению со стандартными картами в растровом формате. Это достигается за счёт того, что в файле не содержится графической информации, а хранятся только значения параметров в бинарной форме, привязанные к координатной сетке, что делает возможным отображать содержимое GRIB файла в виде векторной карты. Эта особенность позволяет передавать большие объемы информации при относительно малом размере исходного файла, что идеально подходит для беспроводных систем передачи данных. Спецификация GRIB файла позволяет закодировать более 100 метеорологических и океанологических параметров. Оперативная океанологическая информация в формате GRIB может использоваться на судах непосредственно в системах электронной картографии, что значительно упрощает решение задачи по поиску и промыслу рыбных скоплений, повышает эффективность ведения промысла.

Размеры файлов в различном формате хранения

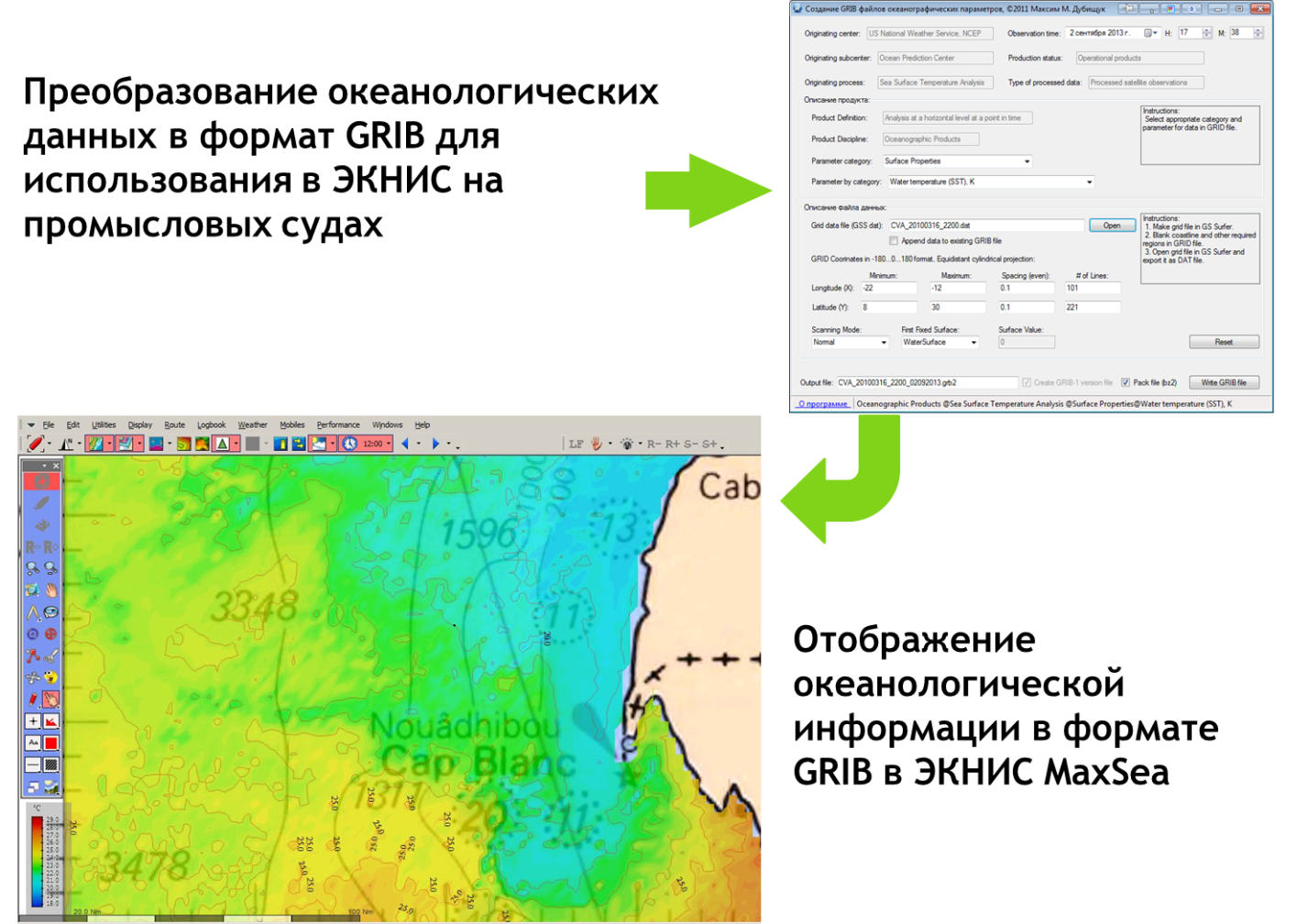

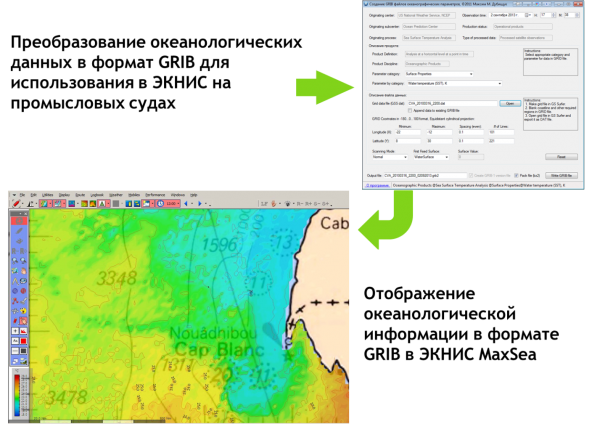

Пример преобразования данных температуры поверхности воды в формат GRIB при помощи специализированного модуля, для использования в судовых картографических навигационно-информационных системах (ЭКНИС)

Виды океанологической информации подготавливаемой в формате GRIB:

-Данные температуры поверхности океана (Sea Temperature, Sea Surface Temperature, SST);

-Данные океанических течений на поверхности и определённых горизонтах (Current);

-Данные альтиметрии (Altimetry, SSH deviation);

-Данные ледовой обстановки (Ice cover);

-Данные по фитопланктону (Chlorophyll A).*

Примечание

- возможность отображения океанологических параметров содержащихся в файле GRIB зависит от поддержки этих параметров навигационной системой пользователя.

*- в спецификациях GRIB файла определения данного параметра не содержится и для визуализации этой информации выполняется подмена идентификатора.

Необходимо отметить, что некоторые производители навигационных систем предлагают получать данные океанологических условий, используя их собственные сервисы, но при этом данные формируются на основе распространённых моделей для всего океана и обладают низким разрешением и неопределённой точностью.

Преимущества получения оперативной гидрологической информации в формате GRIB:

- снижение затрат на приём информации;

- просмотр данных непосредственно в среде навигационного прокладчика;

 - настройка удобного для пользователя вида отображения данных;*

- возможность просматривать данные сразу нескольких параметров в виде слоев, наложенных друг на друга;

- возможность увеличивать определенные участки карты до желаемого масштаба и просматривать данные при высокой детализации;

- снимать показания параметров непосредственно под курсором (широта, долгота и океанологические параметры в этой точке).

Примечание

* - возможность и варианты настройки отображения океанологических параметров содержащихся в файле GRIB зависит от поддержки этих настроек навигационной системой пользователя.
